comutare automată și oprirea iluminatului

În prezent, piața este gata de circuit pornirea și oprirea de iluminat, și chiar și cu senzori de mișcare. În multe case, puteți vedea modul în care aceste sisteme funcționează pe debarcările. Incearca sa faci ceva de genul pe care le poate deține mâini.

Iluminarea automată este câștigă popularitate în zilele noastre. Principalul său avantaj este că acum nu trebuie să vă faceți griji dacă ați oprit luminile acasă sau nu.

Luați în considerare dispozitivul fotovyklyuchatelya proiectat pentru a activa și dezactiva de iluminat, în funcție de momentul zilei (t. E. Iluminatul natural). Conducerea comutator automat-ically prezentat în Fig. 1. Senzor Fotov întreruptoare este fotosoprotiv Leniye-F, ca schema-metru clorhidric aplicat circuit punte. Senzor sensibil la magnitudinea de iluminare la exterior este situat într-una dintre brațele secvenței tonaj punte supapa AG-telno semiconductoare 1VP. In alt umăr BG activat releu neutru bobinaj 2P, umerii și AB WB formatoare sunt o rezistență constantă mi R1 și R2. releu 2P incluse în lanțul de consilii împăcării închidere lămpi de iluminat LO.

Măsurarea co-valoare diagonală a rezistenței R3. după seria cu care Înfășurarea este conectat la un releu polarizat 1P și lampă cu descărcare MH, pas-paralel lampa 1R MN și relee conectate C. condensator Releul este prevăzut cu contac IP comutare care închide unul sau celălalt circuit (bornele 1 și 2), în funcție de direcția curentului în înfășurarea acestuia.

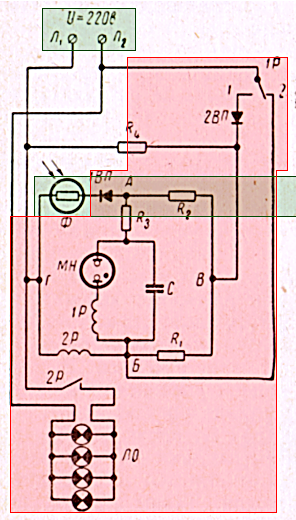

Figura 1. Schema disjunctorului.

punte de alimentare prin supapă și prin bus Ver 2 miliarde de măsurare pod G și B. Lampa de refulare MH - o lampă cu neon, în care rezervorul sub presiune ușoară (aproximativ zece milimetri șanț Hg) de gaz este neon. Lampa cu neon are un catod incandescent și este prevăzut cu doi electrozi (sub formă de plăci, cilindri sau fire). Dacă tensiunea lămpii este sub o anumită valoare, numită tensiune de aprindere-TION, curentul prin lampa eșuează. Atunci când o tensiune egală cu tensiunea de aprindere și ionizare are loc prin lampa de curent pro-plimbări. Includeți întotdeauna o lampă de neon printr-o rezistență care limitează curentul.

Circuitul funcționează după cum urmează. Dacă lumina de stradă (10 lux de iluminare de mai sus), atunci curentul în diagonalelor măsurare mergând de la punctul B la punctul A, iar rele1P polarizat încorporat, astfel încât contactul de comutare este închis în clema 1. Releu 2P off (curentul care trece prin înfășurările sale nu este suficient pentru a declanșa relee); contactele releului sunt deschise, și, prin urmare, lumina video este oprit.

Curentul în diagonală de măsurare trece de la punctul B la punctul A homo-mu, că potențialul punctului B de mai sus potențialul punctului A, rezultă din faptul că căderea de tensiune pe umăr AB cădere de tensiune mai mare pe WB umărului (care, la rândul său, corespunzătoare de selecție conductoare-a explicat rezistențelor R1 și R2); în plus, rezistența conectată la același terminal al circuitului. Trebuie avut în vedere faptul că curentul în diagonală de măsurare nu trece continuu-ously, și impulsuri, neregulate. Treptat condensatorul C zori-zhaetsya și tensiunea peste aceasta crește; când tensiunea la bornele plăcile tensiunea condensatorului este egal cu aprindere TION MH lampa de descărcare, lampa este aprinsă și au trecut prin bobina releului curent 1P. Astfel, datorită prezenței lămpii releului circuitului de evacuare a gazului va funcționa mai precis și fiabil la o anumită valoare a tensiunii (egală cu lampa de aprindere de descărcare de tensiune-zheniyu).

Simplifica controlul luminii, capacitatea de a regla setările folosind orice obiect gadget care este întotdeauna cu tine.

Atunci când iluminarea este redusă, conductorul electric rezistența crește fotocelule; ca urmare a acestui curent este scăzut în umăr și AB, respectiv, iar căderea de tensiune scade. Deoarece căderea de tensiune pe umăr BV rămâne constantă, căderea de tensiune în brațul AB poate fi atât de mică încât potențialul de la punctul A va fi un mare potențial la punctul B, iar curentul se va schimba direcția și curge de la A la B. Acest pro-izoydet atunci când lumină naturală în seara va scădea și deveni mai puțin 10lk. Prin scăderea iluminării curentului în diagonalele de măsurare va crește tensiunea pe linia crește C-condensator și valoarea acesteia egală cu lampa aprindere tensiune Niju MH, condensatorul se va descărca prin lampă și releul polarizat 1P în direcția opusă; releul va transfera contactele la zazhim2 (această diagramă a podului de măsurare Naru-cute). În acest caz, bobina releului neutru 2P va fi atunci când conexiunea la tensiunii de rețea de curent alternativ de 220 V releu 2P de lucru și închiderea contactului său includ lămpi-ing strălucească. Astfel, odată cu apariția de seara-râuri de iluminat Suma electrică este pornit automat.

Când a fost dimineață crește iluminarea și fotovyklyu-ente ar opri iluminatul electric. Să vedem cum se întâmplă acest lucru. Cu o creștere a iradianță scade rezistența electrică a fotocelulei P în legătură cu ceea ce Uwe-lichivaetsya curent care curge prin acest umăr (AH). Prin măsurarea diagonală A B va fi menținută constantă (sau, mai degrabă, pulsatorie) curent în conformitate cu următorul circuit: Faza A2 - Clip 2 - B - A - 1VP - F - G - faza L1. mai mult decât atât, pe aceeași diagonală va trece un curent alternativ de lanț formare-suflare urmează: Faza A2 - clip 2 - B - A - B - R4 - faza L1.

In timp ce este mic iluminarii, diferența de potențial între punctele A și B este insuficientă pentru aprinderea lămpii MH și, în consecință, pentru activarea 1P releu polarizat. Deoarece iluminarea (peste 10 lux), potențialul de la punctul A, după cum a fost deja explicat mai sus, este mai mică decât potențialul de la punctul B; curent își schimbă direcția este inversată și condensatorul cu o descărcare ulterioară a lămpii MH și releul 1P de la punctul B la punctul A; releul va funcționa și va transfera contactele cu clema 1. În acest caz, 2P bobina releului va fi deconectat de la rețeaua de tensiune completă de 220 V și de lucru pentru a dezactiva contactul său; iluminatul electric va fi oprit.
